除塵布袋檢漏粉塵濃度儀的分類
2022-05-09 10:26:32 admin
主要分為兩大類，典型的代表產品是高爐布袋除塵檢漏儀和除塵布袋檢漏儀，它們在工業中應用廣泛。
總體來看，不論是哪個系列的除塵布袋檢漏儀都具有攜帶方便、安全可靠、測量快速準確、靈敏度高、性能穩定、直讀粉塵質量濃度(mg/m3)，1分鐘出結果。適用于煤礦井下等防爆場所勞動衛生呼吸性粉塵、總粉塵濃度的快速測定；工礦企業生產現場爆炸性粉塵濃度連續監測。
除塵布袋檢漏儀的除塵系統,是將含有粉塵顆粒的氣固兩相流體在經過管道和除塵器的輸送過程中,由于粉塵顆粒與粉塵顆粒、粉塵顆粒與管道內壁、粉塵顆粒與過濾濾芯及粉塵顆粒與煙道氣體的碰撞和摩擦,將使粉塵顆粒帶有靜電電荷.其靜電電荷量與管道內的氣固兩相流體中粉塵含量有直接關系,電荷量的算術平均值及擾動量的均方根值都反應出管道內粉塵含量。
產品概述

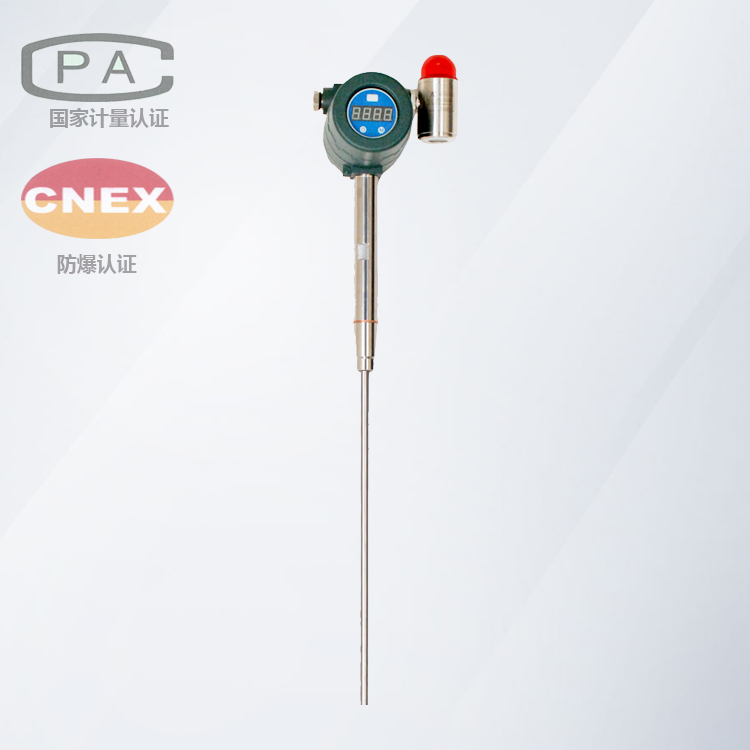

AIFLI-G2422 粉塵濃度檢測儀提供了目前世界先進的交流耦合技術。通過感應、監測塵埃粒子流經探針周圍所產生的電荷感應，來確認塵埃粒子在線排放量（mg/sec）或排放濃度(mg/m3 ）；從而實現粉塵濃度實時在線監控。
AIFLI-G2422 粉塵濃度檢測儀為一體式設計，集粉塵傳感器、變送器、及數字顯示屏為一體；操作簡單，安裝方便。實時在線對粉塵狀況進行監測，確保設備的正常運行、規避粉塵帶來的危害。
AIFLI-G2422 型 粉塵濃度檢測儀廣泛應用于電力、冶金、水泥、制藥、化工、食品制造等行業。
工作原理
工作原理
AIFLI-G2422 粉塵濃度檢測儀采用準確可靠的交流靜電測量技術。當粉塵粒子經過傳感器時，粉塵粒子所攜帶的微弱電荷被傳感器采集并傳送至處理器，處理器把信號處理結果轉換成與粉塵含量成線性關系的輸出值。
特性優點
特性優點
1、產品采用先進的電荷感應技術，對粉塵的探測靈敏度高
2、產品實時在線連續檢測，數據精準
3、測量介質范圍寬泛，可測量常見介質的粉塵粒子
4、產品輸出方式：4-20mA 模擬量輸出
產品標準二線制 4-20mA 電流輸出，抗干擾能力強，易于遠距離信號傳輸；對信號傳輸導線無特殊要求，輸出電流與粉塵濃度成線性關系，方便后續的 PLC 數據處理。
5、產品特殊結構設計：
（1）免維護免清理。
（2）接線盒內置一體化變送器輸出的 4-20mA 電流與粉塵感應探針之間電氣隔離。
應用場合：
1.TRT 發電、煤氣化裝置
2.粉狀材料回收
3.固定污染源的粉塵排放檢測
4.各種燃料鍋爐的煙塵排放濃度監測
5.過程粉塵輸送總量監測
AIFLI-G2422 應用行業:
AIFLI-G2422 型粉塵濃度檢測儀廣泛應用于各種工業用途；
包括：煉鋼、發電、石油、化工、煙草行業、醫藥、建材加工、紙漿和造紙、采煤和采礦、輪胎行業、水泥制造、焚燒爐和包裝等行業。

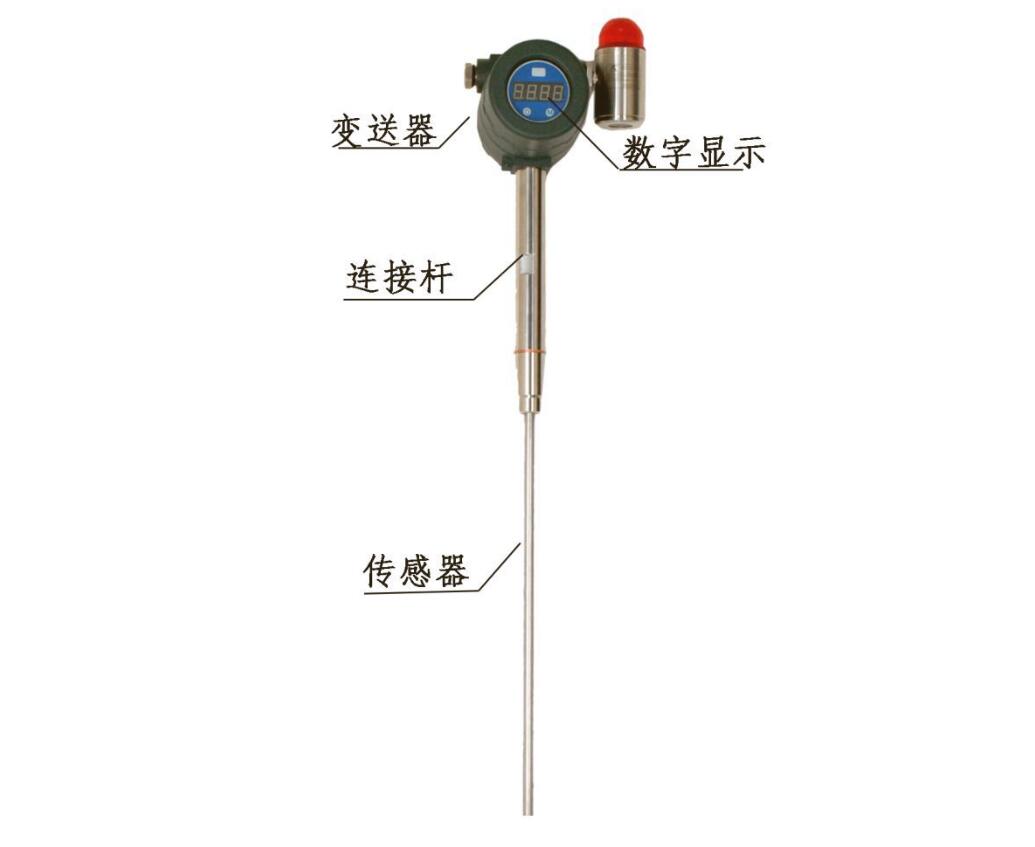

儀器組成及圖解
儀器為一體式設計，包括粉塵傳感器、連接桿、變動器部分、數字顯示
儀器組成及圖解
儀器為一體式設計，包括粉塵傳感器、連接桿、變動器部分、數字顯示
儀器具體安裝操作及工作流程
一、儀器的安裝
安裝位置
傳感器最好裝在距閥門、彎頭 5 倍以上管徑處，在水平管道安裝時，不得裝在底部。
注意：對多個箱體并聯運行的煤氣除塵系統，應在被測除塵箱體的出口處進入凈煤氣總管前的管道上開孔,將固定傳感器的底座接口端垂直焊接在直管段較長的水平管道頂部。
儀器組成及圖解
安裝方式：
1、在管道上開孔（開孔尺寸為φ28mm）
2、將在儀器上的安裝底座擰下

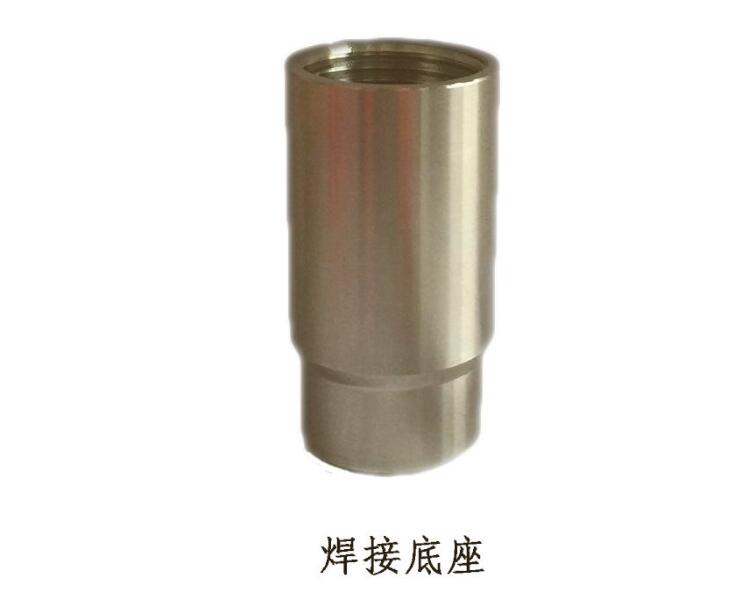

3、將固定傳感器的底座接口端垂直焊接在直管段較長的水平管道頂部，
注意 ：
1、底座底端與管道內壁持平或突出管道內壁。底座由儀表廠家配套供應。
2、傳感器與插座之間加紫銅墊，以絲扣連接并擰緊，防止管內有毒氣體泄漏
二、 儀器操作流程
（一）、在儀器安裝在管道后，將電纜信號線連接接線端子
儀器接線：

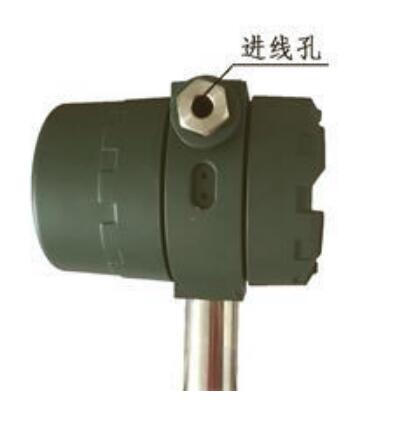

傳感器接線盒為防雨式，信號電纜通過接線盒上的穿線孔，直接接到盒內的 接線端子，然后壓緊密封膠圈。
注意 ：外引電纜應就近固定，以防風雨中來回擺動，造成傳輸導線的機械損傷。
步驟：
1、信號電纜穿進接線盒上的穿線孔

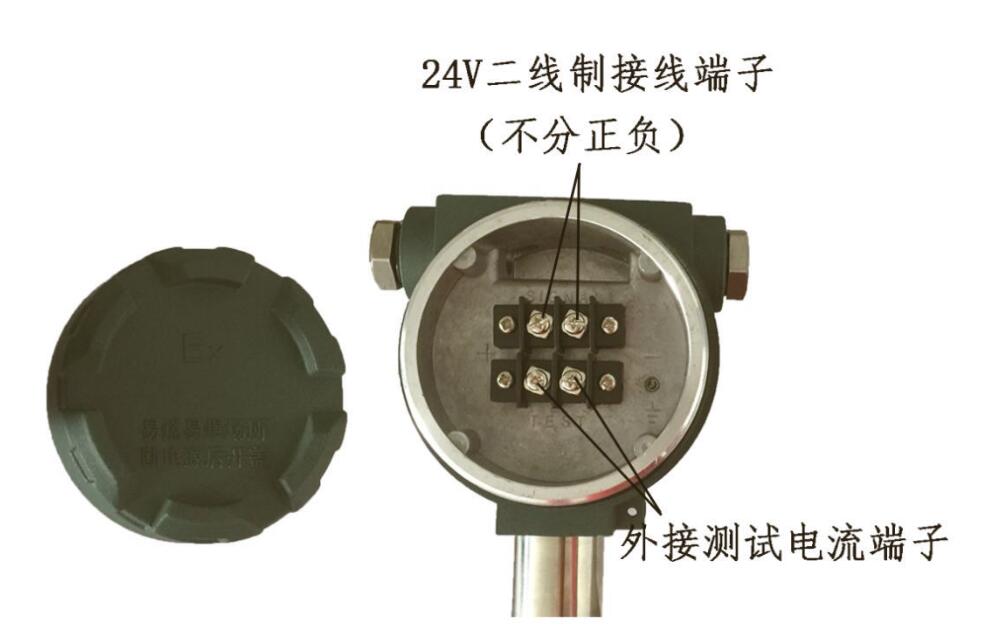

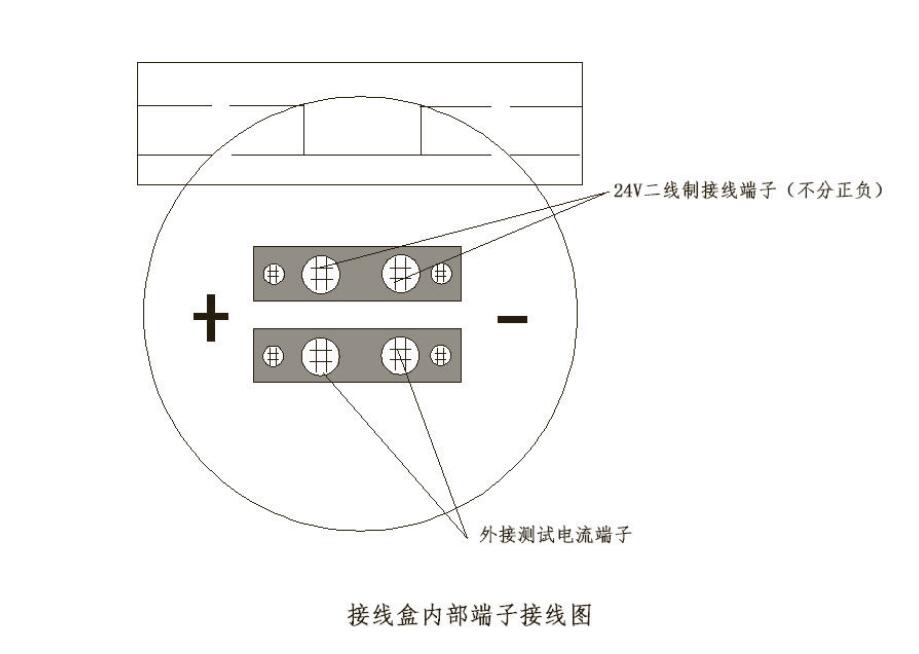

2、接到盒內的 接線端子，然后壓緊密封膠圈。
注意： 端子為分體結構，請從電路板上拔下，然后進行接線
二、儀器采用二線制，輸出 4-20mA 信號， 與其他信號處理系統連接，方便信號的后續處理
技術參數
| 操作環境溫度 | -20℃～60℃ （電子部件） |
| 操作環境濕度 | 不結露 90% |
| 操作環境振動 | 最高連續震蕩量，任何方向、任何頻率：均方根值 2g (20m/s2) |
| 操作環境電磁場 |
在50 赫茲時最高值=60A/m (相等于一個1 米×1 米正方形電磁線圈內有
50AT 的磁場)
|
| 操作環境保護 |
保護等級：IP66/NEMA4 鋁合金殼體，適合非腐蝕性環境內安裝，不銹鋼探
針
|
| 管道氣體壓力 | -0.1 – 2MPa |
| 管道氣體流速 | 1m/s～30m/s |
| 管道氣體溫度 | ≤ 260 ℃ 400℃ 800℃ |
| 探針結構 | 200、400、800、1000mm |
| 塵埃顆粒大小范圍 | 標稱0.1μM～400 μM， 在標稱范圍外仍然能夠接收但信號特性有點不同。 |
| 零點漂移 | (時間) 每年低于量程的 1% 。 |
| 零點漂移 | (溫度) 在指定的溫度范圍內，低于量程的 1%。 |
| 滿量程漂移 | (時間) 每年低于量程的 1% |
| 線路穩定性 | 系統所有部件均選用高穩定性電子組裝件。 |
| 噪音抵抗性 | 所有50 或60 赫茲音頻和諧波均在信號被接收之前全部濾掉 |
| 測量范圍 | 0-50、100、200、500、1000mg/M3 |
| 變送器輸出方式 | 二線制4 – 20mA 繼電器輸出（可選）聲光報警（可選） |
| 變送器電源 | 15V – 32VDC |
